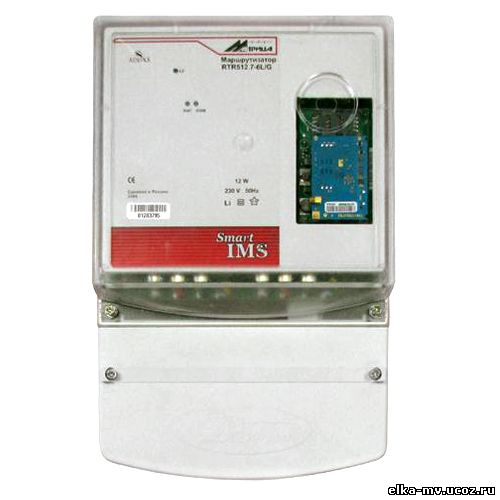

Маршрутизатор входит в состав оборудования автоматизированной системы Smart IMS, обеспечивающей осуществление учета электроэнергии и других ресурсов, а также управление потреблением этих ресурсов (электричества, газа, воды, тепла). При этом данный прибор является основным сетевым устройством сети ADDAX.Net. Основной функцией маршрутизатора является транзит цифровых информационных потоков между исполнительными устройствами в сети потребления электроэнергии и Центром Smart IMS. Каналы связи, которые используются при этом, отличаются друг от друга, как по физической организации, так и по используемым протоколам. Маршрутизатор поддерживает все задействованные в системе каналы связи.
Структурное положение маршрутизатора в Smart IMS
Команды в системе передаются с верхнего уровня (Центр) к нижнему (исполнительные устройства). В обратном направлении, снизу вверх, передаются данные по потреблению, а также служебные данные. Маршрутизатор является slave-устройством по отношению к маршрутизаторам, находящимся в сети выше, и master-устройством для всех устройств нижнего уровня. В качестве master-интерфейса, или slave-интерфейса используются следующие каналы.
Тип канала
master
slave
PL LV. Передача по линиям электропередачи 0,4 кВ
+
+
PL MV. Передача по линиям электропередачи 6-24 кВ
+
+
CM.BUS. Низковольтная магистраль ADDAX
+
Ethernet
+
GSM/GPRS
+
Помимо транзита данных маршрутизаторы выполняют следующие функции:
- синхронизация времени в сети ADDAX.Net;
- перенаправление потребительской информации со счетчиков на внешние дисплеи;
- хранение данных до момента передачи их в Центр, либо до истечения их времени жизни.
Технические характеристики маршрутизатора
Наименование параметра
Ед. измер.
Значение
Напряжение питания
В
180 – 440
Частота напряжения питания
Гц
50(60) ± 2,5
Абсолютная суточная погрешность часов, не более
с
5
Потребляемая активная мощность1
Вт
5/12/20
Потребляемая полная мощность1
ВА
25/30/40
Рабочий диапазон температур
°C
от -40 до +50
Диапазон температур при транспортировке и хранении
°C
От -40 до +60
Средний срок службы, не менее
лет
20
Среднее время наработки на отказ (при вероятности отказа 0,8), не более
ч
35 000
Габаритные размеры
мм
184 х 278 х 78,5
Масса1
кг
1/1,5
1 – точное значение указывается в паспорте на устройство
Параметры сигналов, передаваемых по LV-магистрали
Наименование параметра
Ед. измер.
Значение
Несущие частоты
кГц
43/49
Минимальная амплитуда входного сигнала, при Rн = 5 Ω
мВ
400
Амплитуда выходного сигнала, при Rн = 5 Ω
В
1
Скорость приема/передачи
бод
1200 1
1 – эквивалентная скорость передачи информации, достигаемая за счёт сжатия данных
Параметры сигналов, передаваемых по MV-магистрали
Наименование параметра
Ед. измер.
Значение
Несущие частоты
кГц
66/76
Минимальная амплитуда входного сигнала, при Rн = 75 Ω
мВ
4000
Максимальная амплитуда выходного сигнала, при Rн = 75 Ω
