NP 73L.1-1-2 - трехфазный счетчик прямого включения
16.05.2012, 13:22

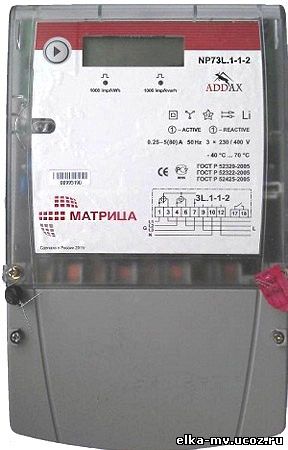

Счетчик NP 73L.1-1-2
Счетчик NP71L.1-1-2

Счетчик предназначен для измерения потребляемой электрической энергии (активной и реактивной, прямой и обратной), оценки текущей активной 230/400В, а также для´мощности в трехфазных сетях переменного тока 3 приема и передачи данных энергоучета по линиям 0,4кВ и используется в системе АСКУЭ Smart IMS.

Накопление данных счетчиком осуществляется за определенные промежутки времени. Обмен данными с сервисным Центром осуществляется по PLС-модему. Трехфазный счетчик прямого включения NP 73L.1-1-2 может эксплуатироваться при диапазоне температур от -40 до +70°С.

PLС-модем или дополнительный канал связи обеспечивают возможность удаленного доступа к данным, а основные или дополнительные реле позволяют дистанционно управлять потреблением или питанием. Также счетчик осуществляет контроль дифференциального тока. Счетчики передают в сервисный Центр данные об аварийных состояниях сети, о собственным аварийных состояниях, а также данные по действиям потребителя, которые могут вести к нарушению договора с поставщиком электроэнергии.

Технические характеристики
Номинальное напряжение***
3Х220/380В+20%
3Х230/400В+20%
3Х240/415В+20%
Частота сети
50 ± 1 Гц
Базовый ток
5 A
Максимальный ток
80 A
Класс точности:

по активной энергии
по реактивной энергии


1,0 А
1,0 А
Минимальный ток:
по активной энергии, по реактивной энергии
0,25 А
Чувствительность:
активная энергия, реактивная энергия
0,02 A
Мощность, потребляемая цепями напряжения:
активная, не более
полная, не более

1,0 Вт
9,0 В А
Полая мощность, потребляемая цепями тока, не более
4 В А
Дисплей с подсветкой
емкость учета, не менее
14 500 ч
Параметры реле управления нагрузкой:

основного
дополнительно


80А
277В 5А
Индикация показаний дисплея при
внутренней температуре счетчика
от –30 °С до +70 °С
Основной коммуникационный интерфейс
PL LV (силовая линия 0,4 кВ)
Дополнительный коммуникационный интерфейс
оптический порт**
Датчики
вскрытия корпуса
вскрытия клеммника
магнитного поля
дифференцального тока***
Стандартный уход часов в сутки при 25 °С, не более
± 0,5 с
Степень защиты оболочкой
IP 54
Срок службы батарейки, не менее
20 лет
Средний срок службы, не менее
20 лет
Межповерочный интервал
10 лет
Средняя наработка на отказ счетчика, не менее
96 000 ч
Габаритные размеры
(290x180x63) мм
Масса, не более
   1,8 кг
